一?概述

“雨神”牌FFZ-ACT型懸掛式干粉滅火裝置（以下簡稱滅火裝置），是武漢雨神消防有限公司生產的高效環保型新一代消防產品。其充裝的ABC超細干粉滅火劑無毒、無害，對保護物無腐蝕，對人體皮膚和呼吸道無刺激，滅火迅速，效率高，是哈龍滅火劑的理想替代品。

該滅火裝置結構簡單，性能可靠，安裝維護方便，既可用于封閉空間全淹沒滅火，也可用于開放場所局部應用滅火，是工礦、學校、機關等部門理想的消防裝備。

二?適用范圍

1．撲救A類火災：如棉、木、麻、紙、橡膠、塑料、煙草等可燃固體火災。

2．撲救B類火災：如原油、重油、柴油、汽油、有機溶劑等可燃液體、可熔化固體火災。

3．撲救C類火災：如煤氣、天然氣、乙炔等可燃氣體火災。

4．撲救E類火災：如機房、變電站、電纜隧道、電纜井、溝等場所帶電設備火災。

三?滅火裝置組成

滅火裝置主要由粉罐、噴口、安裝支架、上蓋、下蓋、鋁膜、熱敏線、座架和啟動器（在粉灌內部）等部件組成（圖1），粉罐內充裝ABC超細干粉滅火劑。

?

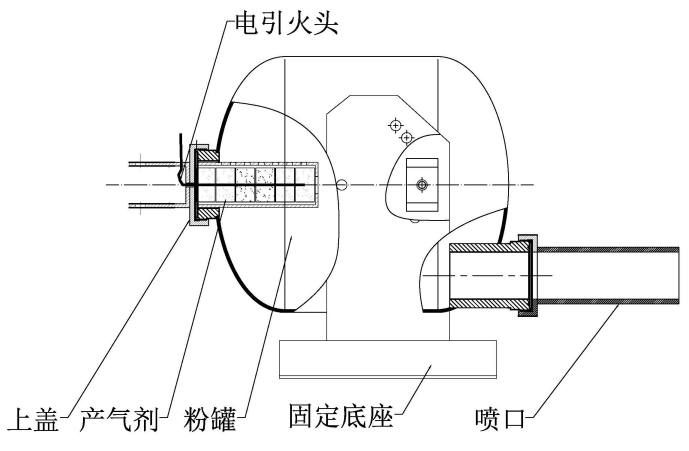

圖1 ?滅火裝置結構示意圖

?

四、型號及主要性能參數

1.型號標記

? ? ? ? ??

標記示例：滅火劑量為8kg，滅火劑種類為ABC超細干粉的懸掛式干粉滅火裝置，其型號表示為：FFB-ACT8-MCX

2．主要性能參數（表1）

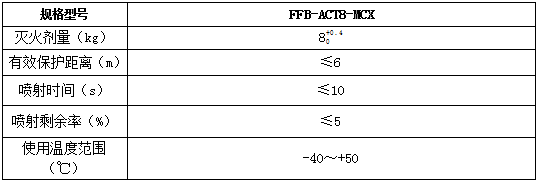

表1 ?懸掛式干粉滅火裝置主要性能

五?懸掛式干粉滅火裝置的啟動方式

懸掛式干粉滅火裝置的啟動方式有熱引發啟動和電引發啟動

1 ?電引發啟動

1）當防護區采用火災報警控制系統時，滅火裝置可采用電引發方式啟動。

2）電引發啟動裝置的組成

滅火裝置的電引發啟動裝置主要由在滅火裝置內部的電引發啟動器組成，該裝置與火災報警控制系統相連。

3）電引發啟動工作原理

火災時，火災報警控制系統探測到火情，經報警滅火控制器確認并發出滅火指令給模塊，輸入輸出模塊動作接通滅火裝置上的電引發啟動器電源，致使產氣劑產生大量氣體，沖破噴口的鋁膜，滅火劑從噴口噴出滅火。

4）電控啟動系統控制工作程序（圖2）

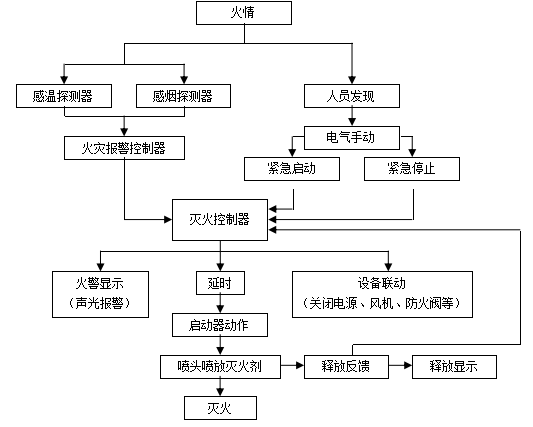

圖2 ?電控啟動系統控制工作程序流程圖

2 ?電引發啟動滅火系統有自動、電氣手動兩種控制方式。

1）自動滅火

將滅火控制器控制方式設置于"自動"位置時，系統處于自動控制狀態。防護區發生火災時，滅火控制器接受到火災探測器兩個獨立的火災信號后發出聲光報警信號，延時30秒后，啟動滅火控制器噴放滅火劑滅火，訊號反饋器向控制器反饋滅火劑已釋放信號。

2）電氣手動滅火

將滅火控制器方式設置于"手動"位置時，系統處于電氣手動控制狀態。防護區發生火災時，按下滅火控制器或手動控制盤上的啟動按鈕，即可按規定程序啟動滅火系統滅火。

3）緊急停止

滅火系統自動或手動啟動后，在設定的延遲時間內按下緊急停止按鈕，滅火裝置可停止啟動。

3 ?懸掛式干粉滅火裝置的安裝

1）安裝前的檢查

滅火裝置安裝施工前，應按照下列要求進行檢查：

①滅火裝置的型號、規格、數量應符合設計文件的要求，并貼有產品合格證。

②滅火裝置上的銘牌應清晰。完整。

③裝置應無碰撞變形及其它機械性損傷。

2) 滅火裝置不應安裝在下列場所或位置：

①臨近火源、熱源處；②經常受到震動、沖擊的位置；③容易被雨淋、水澆或水淹處。

3) 滅火裝置的安裝應按下列要求進行：

①滅火裝置的安裝的位置應符合有關設計文件的要求。

②滅火裝置固定時，噴口應朝下，安裝時應注意保護噴口位置的部件（如鋁膜）。

③滅火裝置的安裝方式如圖3所示。

?

圖3 ?滅火裝置的安裝

4）電引發啟動滅火裝置的安裝

① 電控置地式滅火裝置均可與市場上通用型自動報警控制系統連接（火災報警控制器），組成無管網滅火系統，安裝時必須按設計要求布線，報警設備的安裝按其說明書要求進行，啟動滅火裝置的電源啟動線必須在報警系統調試合格且運行一周以上后，確認沒有誤報的情況下再接通.

②安裝要求

a.滅火裝置的安裝位置應符合設計文件的要求

b.多具滅火裝置上的電引發啟動器間采用并聯方式連接。啟動電源其額定輸出電壓為DC24V，額定輸出電流應不小于多具滅火裝置電引發啟動器所需電流的總和（每具滅火裝置電引發啟動器啟動電流為0.25～1A）。

c.火災報警控制系統的安裝應符合有關國家標準及工程設計文件的規定。

?

六、滅火裝置應用

1.滅火裝置既可適用于全淹沒滅火，也可適用于局部滅火；

2.全淹沒滅火時，應根據保護空間或保護對象的狀況、大小進行計算，根據滅火劑量適宜數量的滅火裝置，均勻分布并懸掛在保護區上方或側上方；

3.局部應用滅火時，應將滅火裝置安裝在保護物頂部或側墻的上方適當位置，保證噴口對準保護物即可。

???????????????

七、滅火裝置的檢查與維修

1.再次充裝時所用滅火劑必須是ABC超細干粉滅火劑（GA578-2005）。

2.滅火裝置的維修必須由公安消防監督部門認可的專業廠進行。

3.滅火裝置在正常情況下，滅火劑使用有效期為5年，產氣劑使用有效期為5年，滅火裝置的使用有效期為10年。

?

八、注意事項

1.滅火裝置現場安裝人員必須佩帶安全帽，防護目鏡等安全措施，滅火裝置安裝過程中應防止碰撞，嚴禁損壞噴口釋放膜片或隨意松動滅火裝置任何部件。

2.滅火裝置不應安裝在下列場所或位置：

1）臨近火源、熱源處；

2）經常受到振動、沖擊的位置；

3）容易被雨淋、水澆或水淹處。

3.滅火裝置釋放滅火劑時，在場人員應迅速撤離現場。滅火完畢后，應將廢氣排出或等待滅火劑完全沉降后，方可進入現場。

4.本產品含有易燃易爆危險品。

?

九、售后服務

????在質量保證期（1年）內免費負責進行跟蹤服務，實行三包。設立有24小時的售后服務熱線，對用戶的投訴在3小時內做出響應，48小時內解決問題。
